产品名称: 高效无隔板过滤器(HEPA)
成分说明: 高效过滤器



详细信息

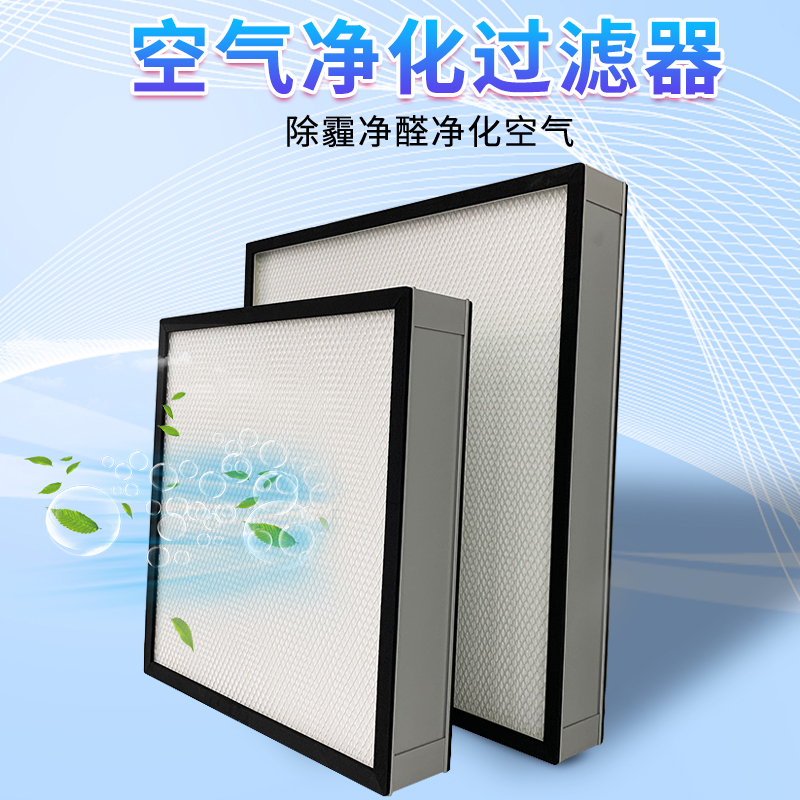

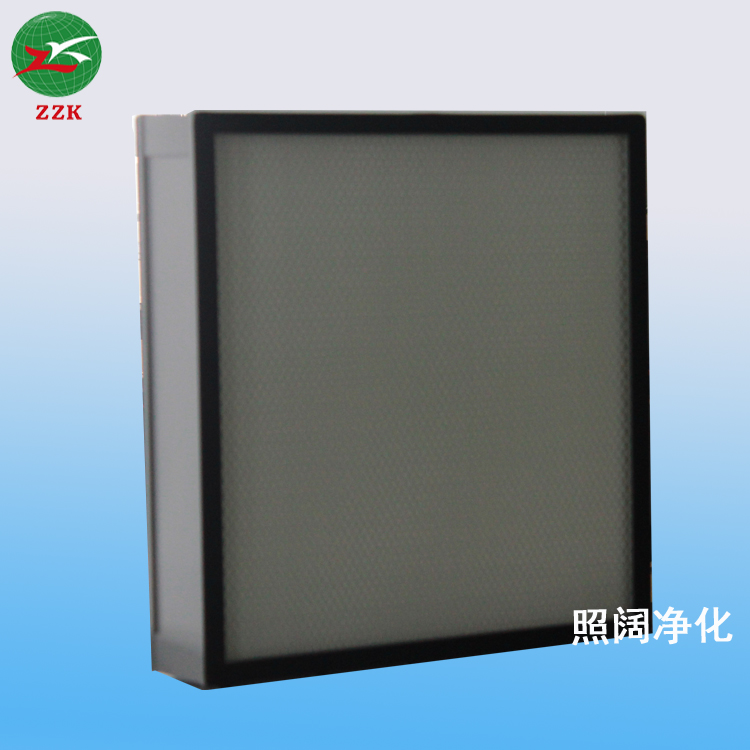

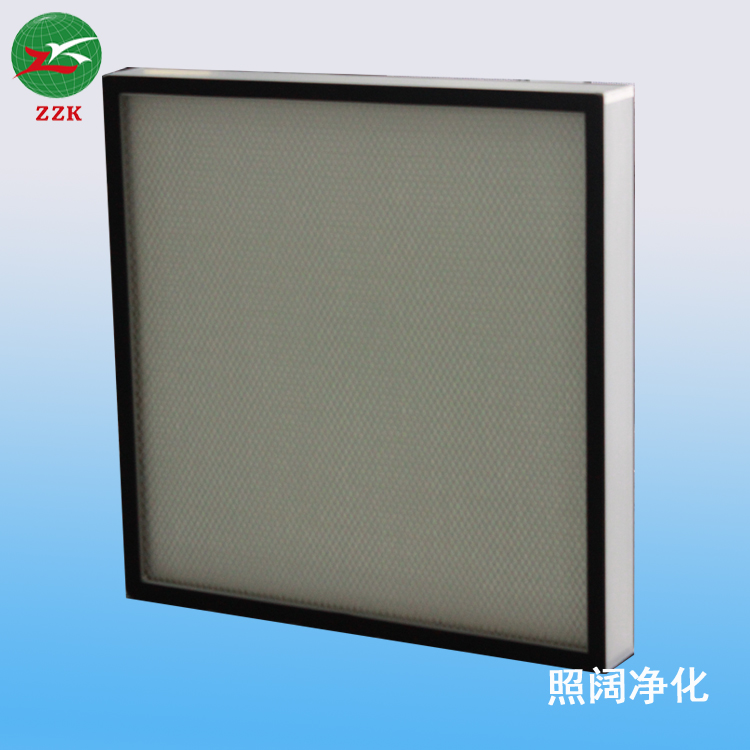

高效无隔板过滤器(HEPA)





外框主要使用:铝合金型材、多层板框、铝板框、镀锌钢板框、纸框,使用多为铝合金型材框,主要制作成立方体形结构。

产品特性

滤料特性

多采用玻璃纤维,化纤类逐渐在使用,目前国外有些厂家采用带静电的聚四氟乙烯纤维(驻极体)制造高效过滤器、俗称PTFE。

区别对比

无隔板主要采用热溶胶作为滤芯的分隔物,便于机械化生产。加之其具有体积小、重量轻、便于安装、效率稳定、风速均匀的优点,目前洁净厂房所需的大批量的过滤器多采用无隔板结构。有隔板高效,多采用铝箔、纸做成折叠状作为滤芯分隔物,形成空气通道。分隔板有采用优质牛皮纸,热滚压成形或采用胶版纸作分隔板。目前,多采用双面上胶的铜版纸作分隔板,主要目的是为了防止分隔板受冷热干湿的影响发生收缩,从而散发微粒。在温湿度发生变化时,这种隔板纸可能会有较大颗粒散发,从而造成洁净厂房洁净度测试不合格。所以,对于洁净度要求较高的场所,应推荐客户使用无隔板高效空气过滤器。有隔板过滤器的价格要高于无隔板价格,所以使用有隔板的场所较少。此外,与有隔板过滤器的矩形通道相比,无隔板过滤器的V形通道进一步改善了容尘的均匀性,延长了使用寿命。通风用无隔板过滤器可避免使用金属部件,易于废弃处理,符合日益严格的环保要求。除了某些耐高温和安全性要求的特殊场合,无隔板过滤器均可取代有隔板过滤器。

功能特性

当减少过滤器的尺寸和重量时还可以提升它的风量。 对于很小的空间对风速的需求可以生产大风量的产品。 为了便于搬运、安装,可以提供较小,较轻的外框以降低重量。 很好的产品设计可以灵活地对产品进行安装、更换及升级。 产品性能好于 2 倍外框高度的有隔板过滤器。 55mm , 70mm 及 75mm 褶高的产品可以降低产品阻力,提高过滤效率,性能好于市场上其它的无隔板产品。 当使用 55mm 70mm , 75mm 褶高的产品是可以减低产品阻力为系统带来节能效益。

选购配件

单面或双面阳极处理铝网保护单面或双面气密垫片

原理

拦截

空气中的尘埃粒子,随气流作惯性运动或无规则布朗运动或受某种场力的作用而移动,当微粒运动撞到其它物体,物体间存在的范德华力(是分子与分子、分子团与分子团之间的力)使微粒粘到纤维表面。进入过滤介质的尘埃有较多撞击介质的机会,撞上介质就会被粘住。较小的粉尘相互碰撞会相互粘结形成较大颗粒而沉降,空气中粉尘的颗粒浓度相对稳定。室内及墙壁的退色就因为这原因。

把纤维过滤器像筛子一样看待是错误的。

惯性和扩散

颗粒粉尘在气流中作惯性运动,当遇到排列杂乱的纤维时,气流改变方向,粒因惯性偏离方向,撞到纤维上而被粘结。粒子越大越容易撞击,效果越好。

小颗粒粉尘作无规则的布朗运动。颗粒越小,无规则运动越剧烈,撞击障碍物的机会越多,过滤效果也会越好。空气中小于0.1微米的颗粒主要作布朗运动,粒子小,过滤效果好。大于0.3微米的粒子主要作惯性运动,粒子越大效率越高。扩散和惯性都不明显得粒子难过滤掉。测量高效过滤器性能时,人们经常规定测量难测量的粉尘效率值。

静电作用

由于某种原因,纤维和微粒可能带上电荷,产生静电效应。带静电的过滤材料过滤效果可以明显改善。原因:静电使粉尘改变运动轨迹并撞上障碍物,静电使粉尘在介质上粘的更牢。

能长期带静电的材料也称作"驻极体"材料。材料带静电后阻力不变,过滤效果会明显改善。静电在过滤效果中不起决定作用,只起辅助作用。

重力效应

微粒通过纤维层时,在重力作用下,发生脱离气流流线的位移而沉降在纤维表面上,这种作用只有在微粒较大(>0.5um)时存在,这是微粒重力作用太小,当它还没有沉降到纤维上时已随气流通过纤维层。因而,对粒径小于0.5um的微粒的过滤,重力沉降完全可以忽略。

主要参数

产品参数

Class EN 1822

H11

H14

H15

过滤效率(%)

〉95

>99.995

>99.9995

面风速

0.5m/s

0.5m/s

0.5m/s

初期阻力D=50

72Pa

147Pa

210Pa

初期阻力D=65

48Pa

99Pa

147Pa

外形尺寸

风量(m3/h)





305

610

287

610

610

605

760

610

762

915

610

924

1220

610

1242

1170

570

1108

1170

870

1724

1170

1170

2340

过滤效率参数

国家标准GB/T 13554-2008《高效空气过滤器》,GB/T 6165-2008《噶小空气过滤器性能试验方法 效率和阻力》,高效过滤器钠焰法效率为:

A类高效过滤器,在额定风量下的钠焰法效率应不低于99.9%

B类高效过滤器,在额定风量下的钠焰法效率应不低于99.99%

C类高效过滤器,在额定风量下的钠焰法效率应不低于99.999%



前者指一般高效过滤器,相比之下,国外一般定义高效过滤器的效率为≥99.97%。

后者指超高效过滤器。

现在通用的检测方法为DOP检测法,检测更精准。

环境参数

湿度可达 100 % ,温度可达 85 ℃
