感谢您使用本公司研制生产的卷帘式过滤设备!为了确保您正确地使用该设备,发挥其卓越的性能为贵公司生产提供放心无忧的服务,请您在操作使用前仔细阅读产品说明书,遵守安全注意事项,严格按照说明规范设置技术参数,操作设备。有任何问题请及时与我们联系,我们将竭诚为您服务!请妥善保管各项说明书和相关技术资料,以备查阅!

卷帘棉

QZD系列卷帘式过滤器是我司团队经长期研制、开发并吸收国内外先进技术,最新推出的一种新型空气过滤设备,相比市场上已长期存在的同款产品,做了大幅的优化和改进。卷帘式空气过滤器是对传统过滤器领域的一个突破,是应用于多种净化场合的理想初效过滤单元。尤其适用于大风量,气流含尘量高、环境恶劣的场合。

◇ 机组尺寸可以根据用户设备定制。

◇ 具有技术成熟,设计灵活,安装简便,易于控制的特点。

◇ 投资小,运行费用低,控制精度高,满足多种初级净化的要求。

◇ 过滤效率G3/G4/M5可选,更换简单灵活。

◇ 滤料厚度10~20mm。

◇ 控制模式:手动/自动(可选)


一、设备结构说明及主要技术参数

1.1 设备简述、工作原理和结构说明

设备简述:

◇ 框架主体材料采用自主设计铝合金型材、不锈钢方管组成;料箱组成使用钣金烤漆件。

◇ 整体采用金属结构,坚固可靠,可以满足最恶劣的工作环境。

QZD卷帘式过滤器采用链轮、齿轮减速机构等精密传动控制 (PLC、继电器自动可选),

  实现对卷帘过滤材料的精确控制,提高过滤材料的利用效率。

◇ 可配置压差表(压差感应开关),及时提醒更换新滤材。

◇ 设备配置一个手动驱动手盘,并加装了配套的减速机构,机组在运行状态较大风阻时,

  通过减速机构的传动,操作人员依然可十分轻松的达到更换滤料的目的。

◇ 模块化拼装,可满足更大风量的使用要求,有效节约能源,降低人力,运行更经济。



工作原理:

◇ 新过滤材料装在上料箱,当进风口带有高浓度含尘空气通过卷帘式过滤器后,过滤器前后压差随灰尘颗粒的增加而逐步上升。

◇ 当过滤器阻力上升到终阻力值时,检修人员进入新风室体进行更换操作。

◇可选配维护检修系统,包括进风室检修轨道,轨道更换车等。

◇ 手盘通过转动带动减速机构,减速机构通过传动链轮系统带动下料箱内卷轴转动,从而将脏的滤料卷至下方滤料轴上,同时过滤截面上更换成干净的滤料。

◇ 过滤材料运转长度由现场人员目视监控,当脏的滤料全部由过滤截面回收到下料箱后。

  滤料更换完成。

◇卷帘式空气过滤器采用专用合成纤维过滤材料,从迎风面到出风面的纤维结构是由疏至密的,从而实现深层过滤及获得低阻力。具有通风除尘能力优良、阻力低、强度高、性能稳定的特点,且无毒、无味、无挥发性、更换方便 。

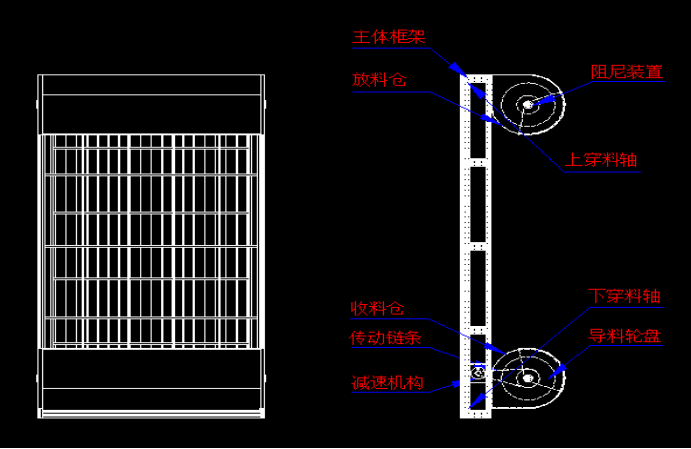

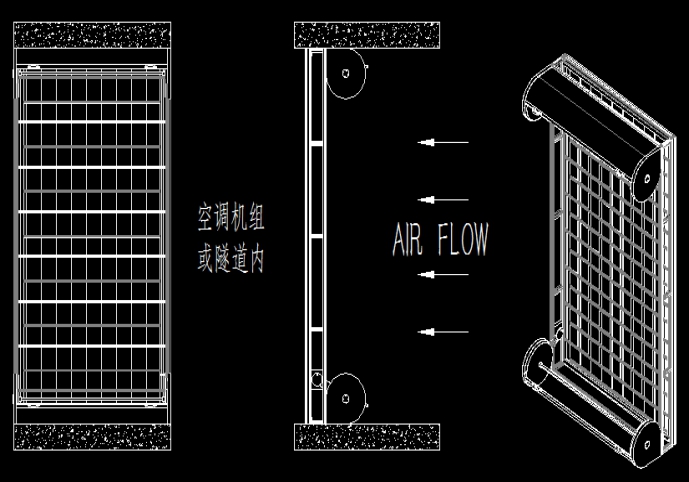

结构图:

卷帘棉



卷帘过滤器卷帘

1.1 设备主要技术参数

 过滤效率等级:G4

 额定运行风速:2.5 m/s

◇设备最大运行风速:3m/s

 初阻力:60Pa

 终阻力:初祖力的2~2.5

 传动方式:手动/自动

 电源:--/220V

 环境空气温度:-20°C40°C

 环境相对湿度:<90%RH

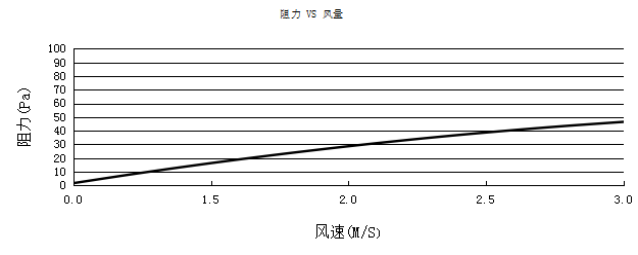

1.2 初阻力-风量关系曲线图

曲线图

根据风量设计或选择卷帘过滤器时,一般不建议过滤器在超过设计风量下超负荷长期运行,否则,滤棉容易堵塞,寿命缩短,压损上升,过滤效果降低,更有甚者出现整体框架出现变形的严重情况。我们通常建议的设计风速为2.5m/s,在恰当的风速下,过滤棉的拦截颗粒物效果最好。过滤速度太高会造成压损过大,飞扬的颗粒物不能有效被拦截,降低拦截效果,使卷帘式过滤棉容易堵塞。在2.5m/s风速下使用时,G4效率卷帘滤棉初阻力约40PA,则在数值范围30-300PA的压差开关设计值为100PA。
